В поиске «слепых» рудных тел: как трехмерная модель недр помогает найти скрытые запасы никеля и платиноидов

Традиционный поиск месторождений полезных ископаемых исторически строится по принципу «от поверхности вглубь». Геологи изучают выходы коренных пород в оврагах и руслах рек, ищут характерные окисленные «шляпы» рудных тел, проводят геохимическую съемку почв и фиксируют локальные магнитные аномалии. Если на поверхности или на небольшой глубине удается зафиксировать рудную минерализацию или геохимический шлейф, геологи понимают, что нашли перспективную зону.

Но классический подход бессилен, когда мы имеем дело с так называемыми «слепыми» месторождениями. Если рудное тело скрыто под двумя-тремя километрами сплошных пород и не имеет никаких выходов на дневную поверхность, поверхностная геология, геохимия и мелкая геофизика просто не видят его. Искать такие объекты наугад – тратить миллионы на глубокое бурение. Чтобы найти скрытые запасы, необходимо понимать глубинную архитектуру земной коры и прослеживать магматические системы на километры вниз.

Такую задачу решает технология трехмерного плотностного моделирования верхней части земной коры, разработанная коллективом ученых Воронежского государственного университета и Геологического института Кольского научного центра РАН Татьяной Вороновой, Ольгой Муравиной, Ириной Антоновой и Виктором Глазневым: статья о ней опубликована в журнале «Известия Томского политехнического университета». Эта работа – не разовый эксперимент, а закономерный результат многолетних исследований. Авторы на протяжении десятилетий занимаются комплексным моделированием строения литосферы, объединяя в единых трехмерных моделях сейсмические данные, гравитационное поле и тепловой поток. Их предыдущие исследования охватывали масштабные регионы – от Фенноскандии до центральной части Восточно-Европейской платформы, а текущее стало логическим продолжением этой линии, адаптировав методику для решения прикладных задач на территории Воронежского кристаллического массива.

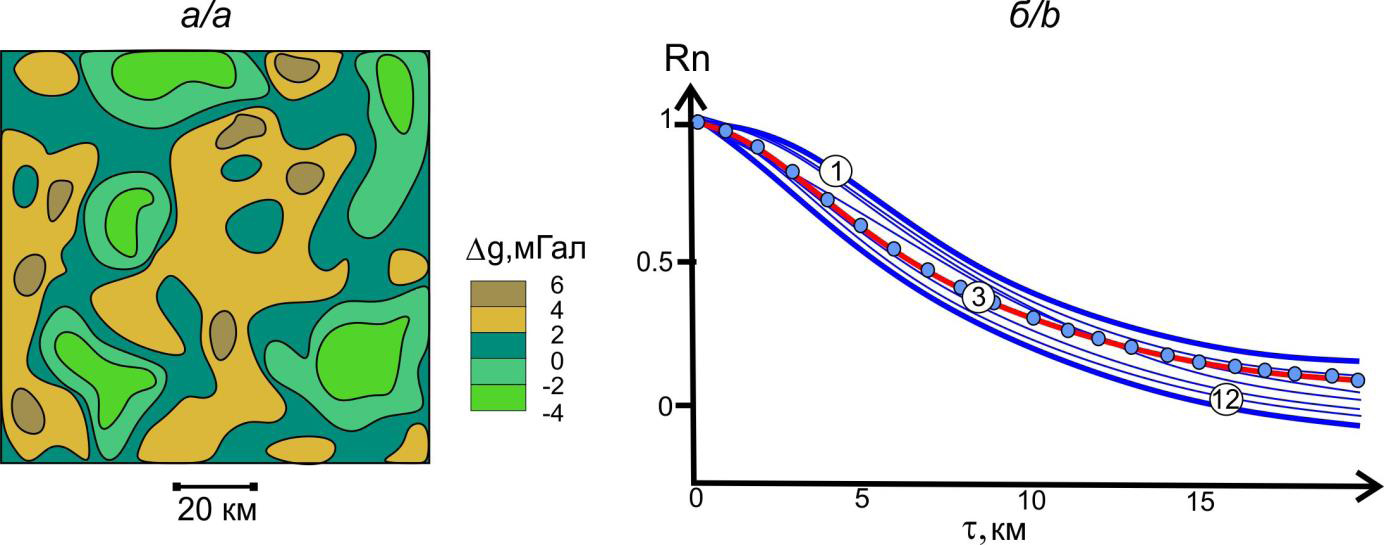

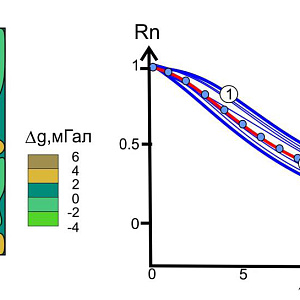

В основе метода лежит гравиметрия. Разные горные породы обладают разной плотностью и создают микроскопические отклонения в гравитационном поле Земли. Чтобы перевести эти аномалии в понятную геологическую картину, алгоритм опирается на жесткие физические ограничения. В основе расчетов лежит масштабная цифровая база данных, собранная по результатам измерений образцов пород из более чем 5000 скважин, пробуренных в регионе за десятилетия.

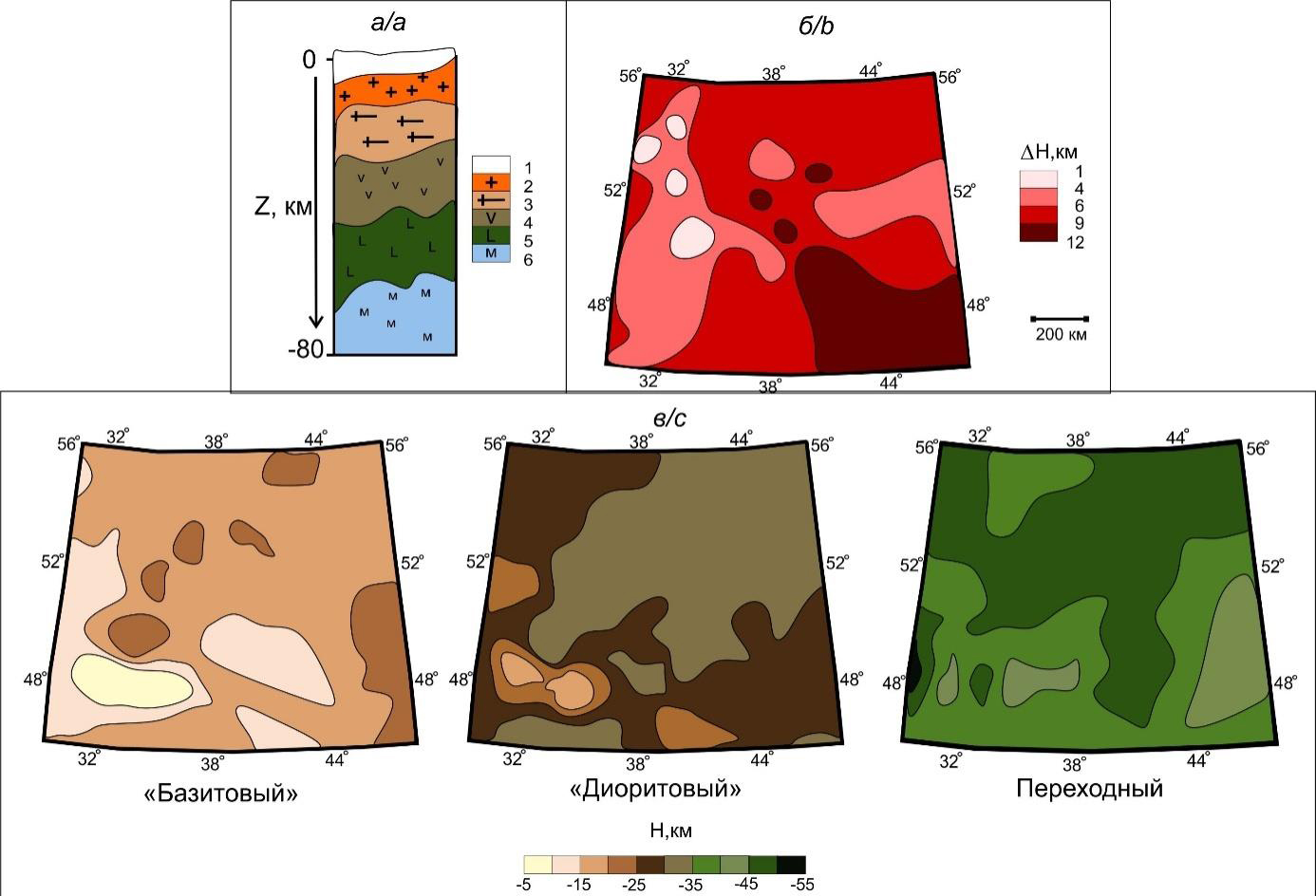

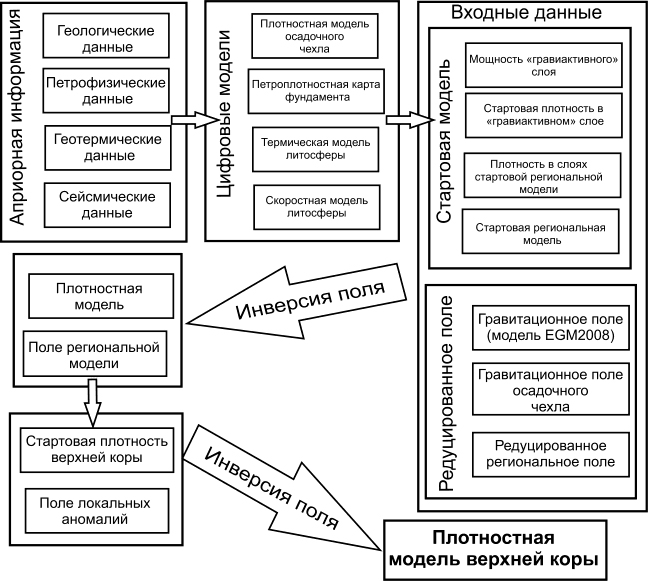

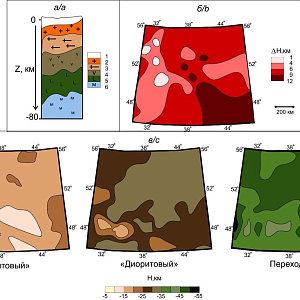

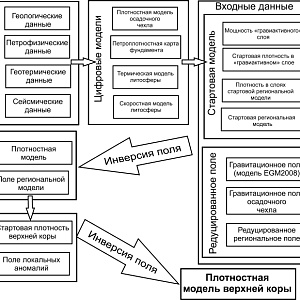

Технология строится поэтапно. Сначала исключаются гравитационные помехи от осадочного чехла, затем формируется региональная модель литосферы до глубины 80 километров. Завершающий этап – детальное трехмерное моделирование верхней коры до 16 километров. Ключевая особенность подхода – использование нормальной плотностной модели литосферы, что позволяет оперировать не относительными, а абсолютными значениями плотности пород и гарантированно согласовывать региональные и детальные модели без геологических разрывов. Как отмечают авторы, основная особенность такого подхода – последовательная реалистичная детализация среды по мере приближения к поверхностной части изучаемого разреза.

Глубина моделирования в 16 километров может вызвать вопрос: неужели речь идет о добыче руды с таких запредельных глубин? Разумеется, нет. Современная горнодобывающая промышленность оперирует глубинами до двух-трех километров (рекордная Кольская сверхглубокая скважина продвинулась чуть дальше 12 километров, и это было сопряжено с колоссальными техническими трудностями из-за температур и давления). Вести добычу с такой глубины сегодня не планируется и экономически нецелесообразно.

Смысл глубокого моделирования кроется в самой природе формирования магматических рудных месторождений. Медно-никелевые руды и металлы платиновой группы образуются из расплавленной магмы, которая поднимается из мантии через глубокие подводящие каналы. Сами рудные тела чаще всего формируются не в узких глубинных корнях, а в более просторных магматических камерах-ловушках на глубине от одного до трех километров, где добыча сегодня уже рентабельна.

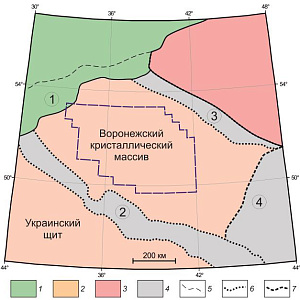

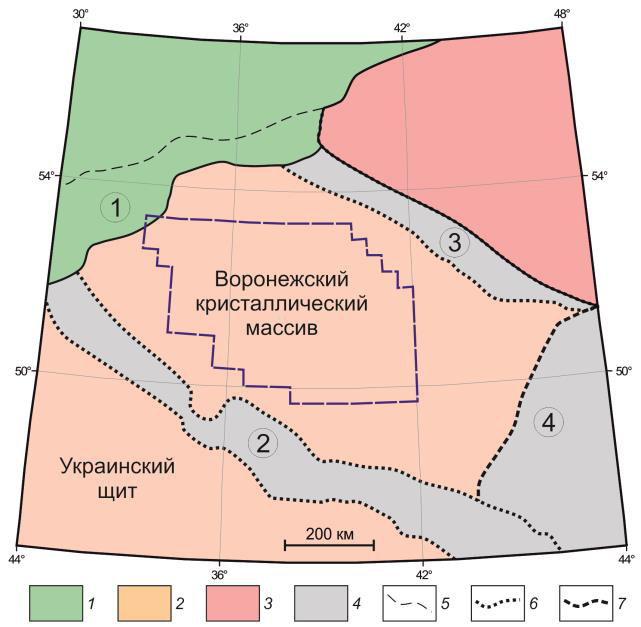

Воронежский кристаллический массив, ставший полигоном для исследования, обладает реальным минерагеническим потенциалом: исторически бурение в регионе велось в том числе в зонах медно-никелевых месторождений и рудопроявлений Воронцовского террейна. Задача новой 3D-методики – помочь найти скрытые, «слепые» продолжения этих известных рудных узлов. Чтобы понять, где именно на доступной глубине магма остановилась и образовала богатую ловушку, нужно отследить ее путь от ее глубинных корней. Таким образом, глубинная модель может стать надежным навигатором, указывающим направление к перспективным рудным объектам.

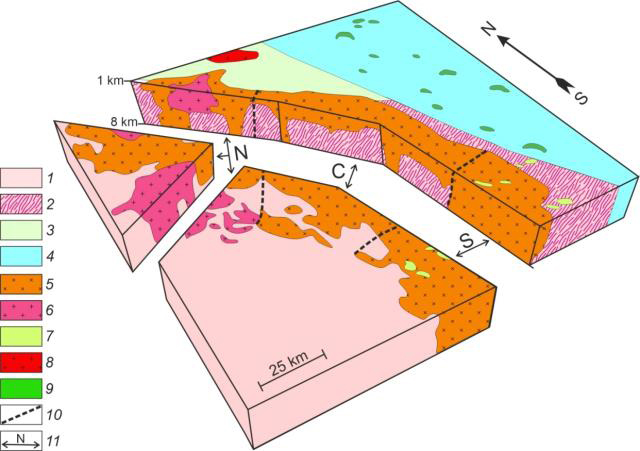

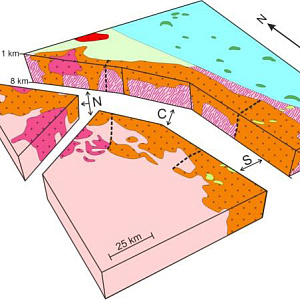

Апробация технологии на территории Воронежского кристаллического массива показала, что классические геологические карты могут не соответствовать тому, что творится в недрах. Яркий пример – Павловский батолит (крупный массив гранитов). На поверхности кристаллического фундамента его контуры очерчены одним образом, однако на глубине до восьми километров он представляет собой единое силлообразное тело с субвертикальными корневыми структурами. Более того, корневая часть батолита оказалась значительно смещена на восток относительно поверхностных очертаний. Выяснилось также, что на глубине Павловский и соседние Лискинские гранитоиды имеют единую корневую область магматизма.

Ученые подчеркивают: предложенная ими методика формирует принципиально новый многостадийный подход к интерпретации данных гравиметрии. Практическая реализация такого многоуровневого подхода стала возможной благодаря повсеместному использованию ГИС-технологий, обеспечивающих точную привязку всех пространственных операций в реальных географических координатах.

Итоговая трехмерная модель, представленная в абсолютных значениях плотности, позволяет изучать морфологию и прослеживать на глубинные уровни относительно крупные интрузивные образования. Для Воронежского кристаллического массива это, прежде всего, анализ корневых частей крупных интрузий основных и ультраосновных пород, с которыми связаны известные сульфидные медно-никелевые месторождения и возможные проявления металлов платиновой группы. Созданные модели с высокой точностью отражают реальное геологическое положение изучаемых объектов, предоставляя недропользователям надежную основу для целенаправленного и экономически обоснованного поиска скрытых запасов.
